GDQ33S12B

> GDQ33S12B模块是一款高效率、高功率密度的标准1/4砖隔离模块，可提供额定输出电压12V，最大输出电流33A。模块的封装尺寸为57.9mm×36.8mm×12.7mm（2.28inch×1.45inch×0.5inch）。

# 基本参数

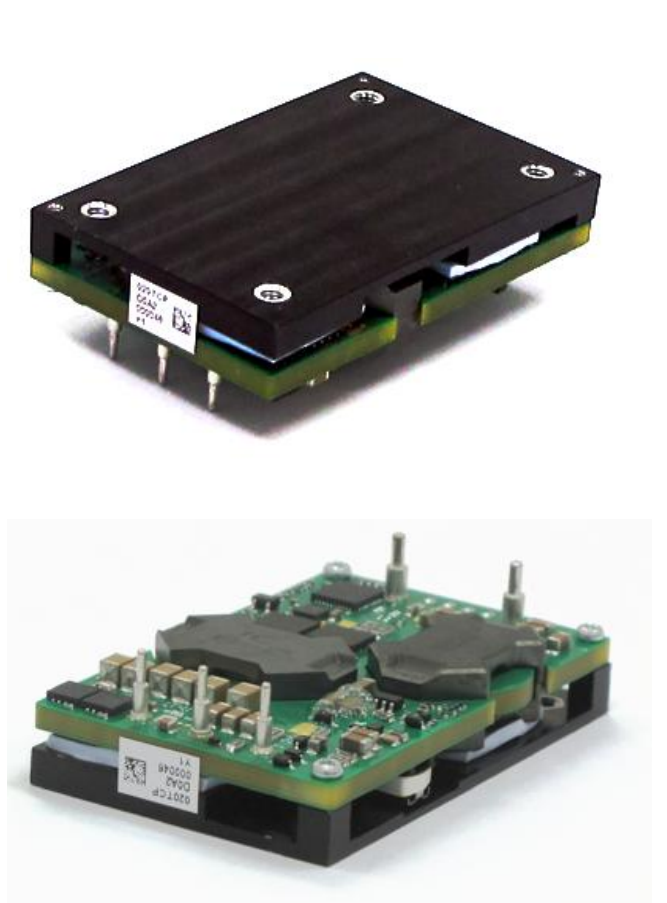

![](/media/202201/2022-01-17_010420_141985.png)

- 隔离模块
- 输入电压：36-72V
- 输出电压：12V
- 输出电流：14A
- 输出功率：693W
- 效率：95.6%@12V/33A
- 尺寸：长x宽x高 57.9mm×36.8mm×12.7mm（2.28inch×1.45inch×0.5inch）
- 重量：60g

**性能数据**
- 最大输入电流：35A
- 空载功耗：3W@48V
- 待机功耗：2W
- 输入电容：最小100μF，典型220μF
- 效率：
	- 95.6%@VinN48V/Iout33A/100%load
	- 96.2%@Vin48V/Iout16.5A/50%load
	- 94%@Vin48V/Iout6.6A/20%load

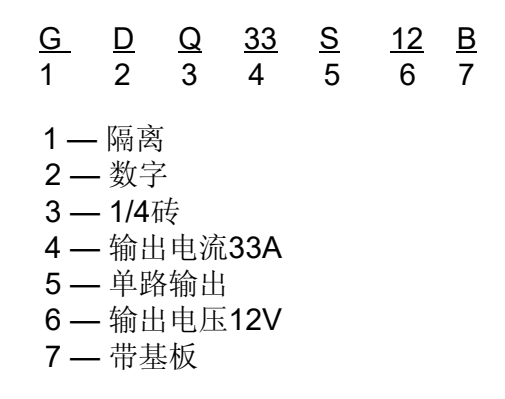

**命名规则**

编号|释义|含义
:-:|:-:|-
G|基本信息|隔离
D|基本信息|数字控制
Q|基本信息|1/4砖
33|输出电流|33A
S|输出路数|S 单路
12|输出电压|12V
B|封装模式|带有基板
4|引脚长度|4.8mm
P|总线模式|PMBus
D|版本号|D

![](/media/202201/2022-01-17_005657_070942.png)

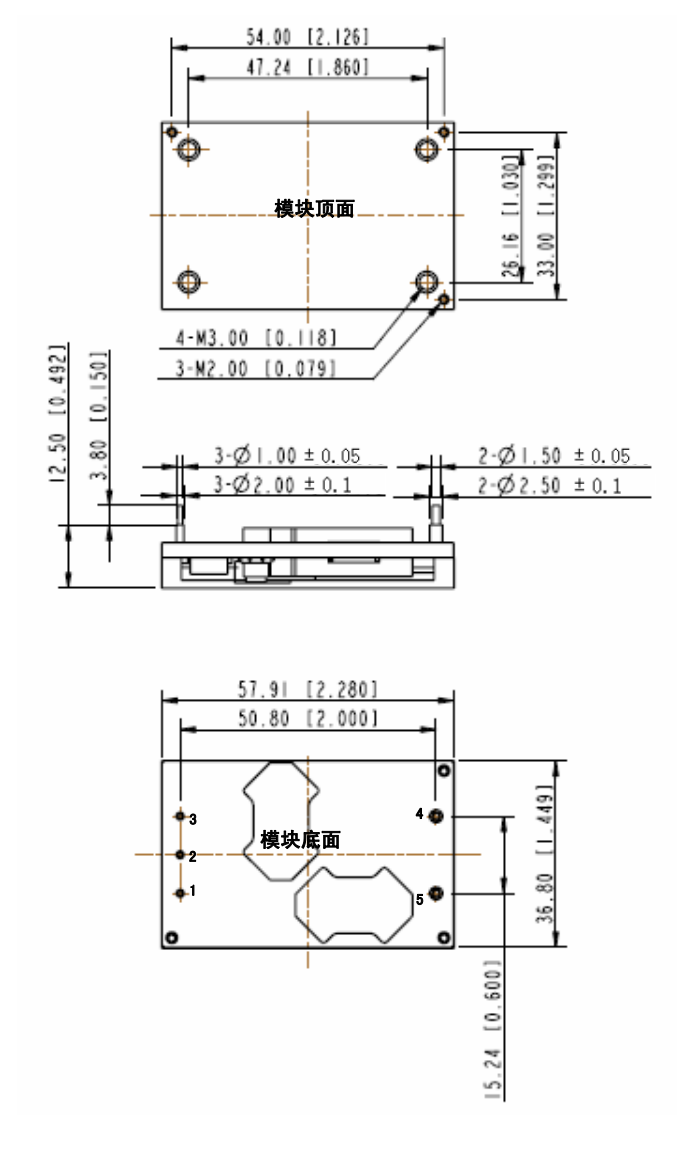

# 结构尺寸图

> 单位 mm [inch]

![](/media/202201/2022-01-17_005749_909373.png)

引脚号|名称|功能
:-:|:-:|-
1|Vin+|输入电压正端
2|CNT|使能控制
3|Vin-|输入电压负端
4|Vout-|输出电压负端
5|Vout+|输出电压正端

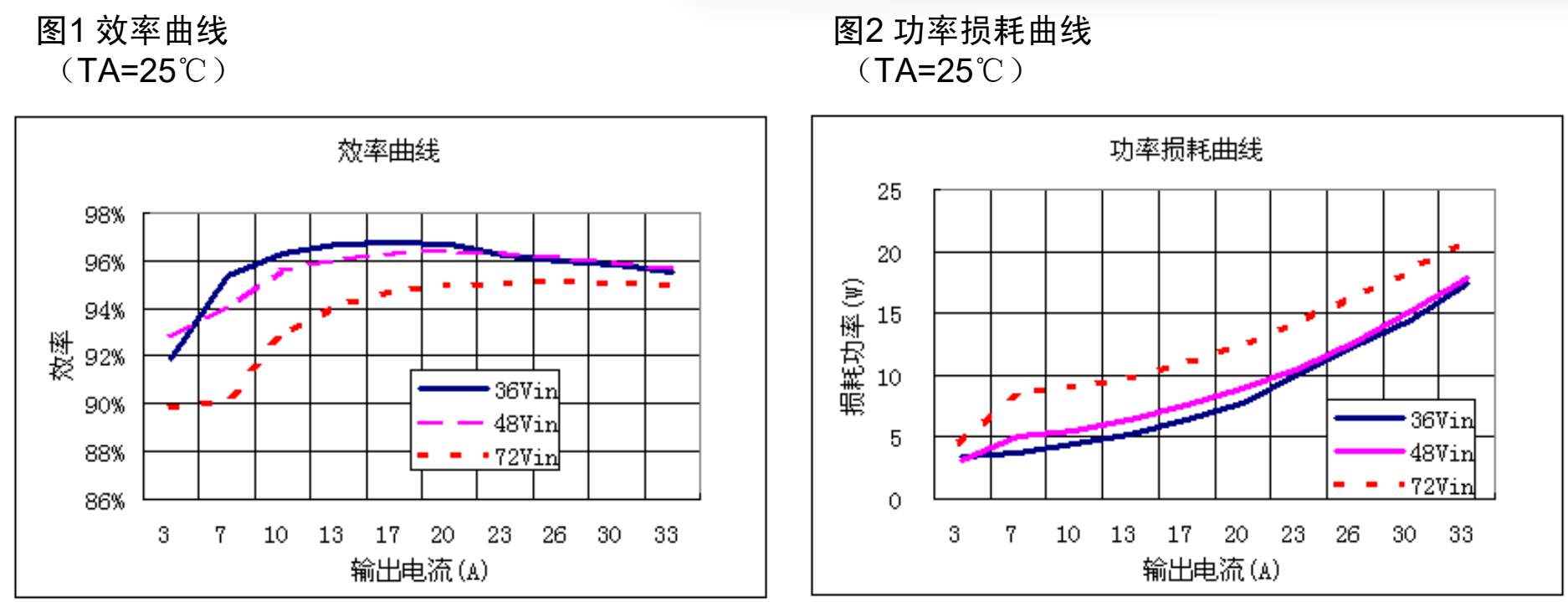

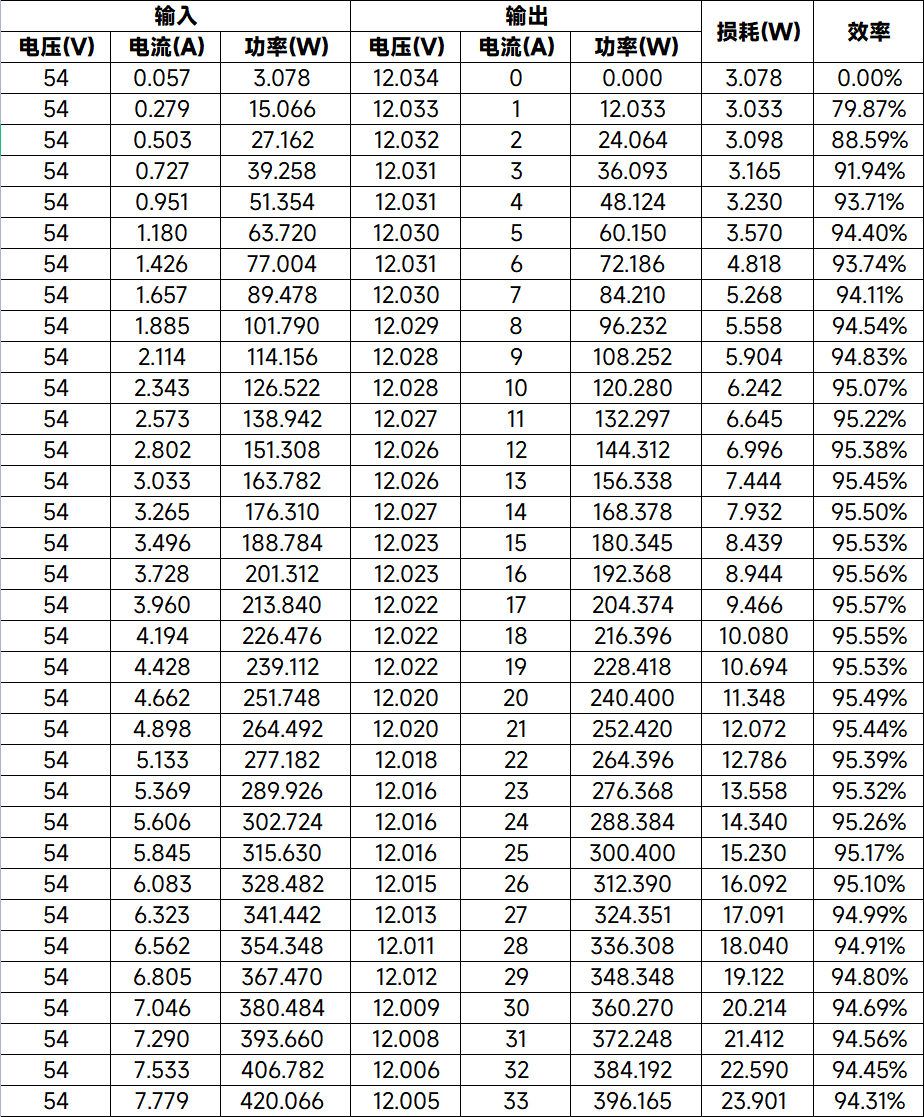

# 测试数据

![](/media/202201/2022-01-16_021751_649312.png)

![](/media/202201/2022-01-17_011011_108353.png)

# 文档

[【附件】华为GDQ33S12B-(PW13QRAB)-V300R001C01-技术手册(无铅).pdf](/media/attachment/2022/01/华为GDQ33S12B-PW13QRAB-V300R001C01-技术手册无铅.pdf)
